Historie vodní elektrárny Lipno

Celkem jednoduché propočty ukázaly, že horní tok Vltavy je již od přírody velmi vhodný pro využití vodní energie. Řečiště u Lipna bylo 705 m nad mořem, u Vyššího Brodu 560 m a u Mělníka při vtoku do Labe již jen 155 m nad mořem, takže první krátký úsek se spádem 145 metrů skrýval velké zásoby vodní energie, zatímco celých dalších 322 kilometrů řeky až po ústí má výškový rozdíl pouhých 405 metrů. Nad Lipnem tekla Vltava jen s nepatrným spádem, umožňujícím dosažení velké nádrže malým vzdutím. Tato okolnost a zdánlivě příznivé složení základové půdy ze žuly a ruly byly pak jedním z předpokladů vybudování vodního díla. Využitím spádu Vltavy v těchto místech a účelným hospodařením s vodní zásobou v nádrži se vypočítalo, že se tu ročně získá na 150 miliónů kWh. Při přepočtu na hnědé uhlí, jímž se topí v parních elektrárnách, to představuje 75 000 tun. Vodní elektrárna s nádrží má ještě tu přednost, že může dodávat proud v období, kdy je nejvyšší spotřeba elektřiny, a to s nepatrnými výrobními náklady a během krátké doby.

Vodní elektrárna Lipno, s chutí do namáhavé práce - minéři, historické foto

Rok 1951
S pracemi souvisejícími s budováním budoucí vodní nádrže se začalo v prvních měsících roku 1951. Bylo to v době, kdy celý projekt přehrady nebyl ještě hotov. Jako první přišli zedníci z Pozemních staveb v Českých Budějovicích, kteří postavili poblíž budoucí hráze dřevěné domky pro stálé dělníky i pro brigádníky a dali tak základ budoucímu sídlišti na Lipně. Stavěly se sklady, garáže a dílny. Krátce nato se odlesňovaly větší či menší lesní porosty i drobné hájky, osamělé stromy i aleje podél silniček, které se měly za čas ocitnout pod vodou. Z oblasti byly odvezeny tisíce nákladních aut dřeva. Odstraňovaly se domy a jiné objekty, které čekal stejný osud jako silnice. Zmizelo několik osad, obec Dolni Vltavice a část Frymburka. Budovaly se příjezdové silnice a cesty na nejrůznějších druzích půdy. Celé údoli Vltavy u Lipna se stalo jedním velkým pracovištěm a předtím tichá místa se změnila k nepoznání.

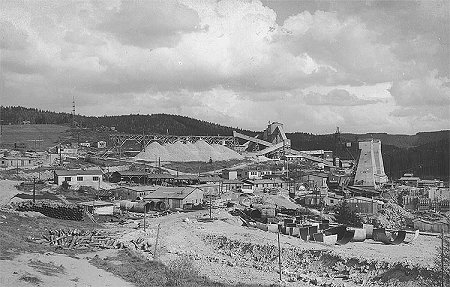

Vodní elektrárna Lipno, zařízení staveniště v Lipně, v pozadí deponie drceného kameniva, v popředí skládka pancéřů tlačných šachet, v pravo těžní věže a kabelový jeřáb 5 t., květen 1957, historické foto

Rok 1952
V roce 1952 se na vhodném a již dříve stanoveném místě začalo po důkladném geologickém průzkumu se stavbou přehradní hráze, jejímž úkolem mělo být zadržovat vodní spousty celé přehrady a uvolňovat je podle potřeby pro elektrárnu. V podélné ose hráze bylo vyhloubeno dvanáct šachet do hloubky dvaceti metrů až do míst, kde se narazilo na pevnou skálu. Z této hloubky se zpevňovalo skalní podloží v dalších dvaceti metrech injektáží cementovým mlékem, vháněným vysokým tlakem do skály tak, že základy celé stavby byly zcela spolehlivě zpevněny. Představu, o jaký rozsah práce se v uvedených šachtách jednalo, dává údaj, že z každé z nich se muselo vyvézt 600 kubických metrů zeminy, balvanů a rozstřílené skály. Proti pronikání vody pod tělesem přehradní hráze bylo třeba vybudovat mohutnou betonovou stěnu. Prostředkem k tomu se staly kesony, což bylo zařízení z ocelových plátů ve tvaru ohromné krabice o váze šedešáti tun. Kesonáři uvolňovali v kesonu kamení a zeminu, které se odtud vyvážely, přičemž se keson podhrabával, až se usadil v žádoucí hloubce. Nakonec se pracovní komora kesonu zalila betonem. Zaplněný keson vážil 230 tun.

Vodní elektrárna Lipno, šikmý tunel, výstroj plného výlomu v místě budoucího portálu a potrubím pro betonáž obezdívky, březen 1956, historické foto ..

Rok 1954
Po letech prvních potíží a nedostatků pokračovala stavba v roce 1954 rychlejším tempem, i když nelze tvrdit, že by tehdy obtíží ubylo. Plán se plnil i při menším počtu pracovníků a při vysokérn stavu vody v řece, který nastal po dlouhotrvajících deštích. Velká voda však nenadělala na přehradě větších škod. Dělníci včas uvolnili stavbu hráze od nežádoucí vody tím, že ji převedli do vyrovnávací jímky ve Vyšším Brodě, takže během dešťů byl na celé stavbě celkem normální pracovní provoz. V létě téhož roku se dokončovala stavba betonárky, která pak byla jedním z nejlépe automatizovaných zařízení tohoto druhu v republice.

Vodní elektrárna, šikmý tunel, vybetonovaný portál, v popředí dopravní vozík svážnice, březen 1956, historické foto Vodní elektrárna Lipno, hráz Lipno I., 2. stavební jímka - betonáž gravitačních bloků a příprava podloží pro sypání zemní hráze, duben 1956, historické foto

Usilovně se pracovalo na prorážení dvou tlačných šachet, které měly průměr 4,5 metru a byly hluboké 180 metrů. Tuneláři, kteří se prokopávali hluboko pod zemí z Vyššího Brodu směrem k hrázi, dosáhli v polovině července 1954 délky prokopu 1300 metrů. Na šikmém tunelu se tehdy dosáhlo hloubky 41 metrů.

Rok 1955
Po letech starostí a dřiny se dostavil první význačný úspěch: o půl třetí hodině noční 30. prosince 1955 budovatelé Lipna převedli Vltavu do nového koryta. Voda opustila své staré koryto a začala protékat základovými výpustěmi betonového gravitačního bloku, který se začal betonovat na podzim roku 1954.

Vodní elektrárna Lipno, největší stavba první a druhé pětiletky v Jihočeském kraji. Celkový pohled na stavbu přehrady. Výlom prostoru podzemní hydrocentrály. Lipno 1955 - 1956, historické foto

Rok 1956
Krátce nato, těsně před půlnoci z 10. na 11. leden 1956, se sešli raziči tunelu, postupující v obou směrech proti sobě a byly tak spojeny obě štoly z Vyššího Brodu i Lipna. Práce techniků a inženýrů byla tak kvalitní, že při spojení štol nevznikla na více než tříkilometrovém tunelu praktícky žádná úchylka. S ražením tunelu se začalo 13. května 1952 ve směru od Vyššího Brodu. V roce 1954 činil postup 2,72 m za 24 hodin a roku 1955 již 3,74 metru. Maximální denní postupy dosáhly špičkových výkonů 5,80 m. V roce 1955 se začalo s ražením protištoly od Lipna. Původně se i zde navrtávala skála nasucho, přičemž dělníci trpěli žulovým prachem. Za krátký čas nato byl tento nevyhovující způsob vrtání nahrazen vrtáním s vodním výplachem. Ruční nakládání kamene a zeminy zmizelo a bylo nahrazeno nakladačem. Přestalo se odpalovat zápalnými šňůrami a zavedlo se elektrické odpalování.

Vodní elektrárna Lipno, Lipno I - Elektrárna, pohled od šikmého tunelu na čelní stěnu s poruchovou zónou. Výlom jádra dokončen, na konzolách klenby pojíždí montážní jeřáb 5 t., vpravo vybetonovaný portál odpadů, duben 1958, historické foto ..

Rok 1957
V polovině ledna 1957 byl zahájen výlom jádra v podzemní hydrocentrále, po jehož dokončení přišla na řadu betonáž a vlastní montáž turbín. V nejtěžších pracovních podmínkách tu byly vylámány a vyvezeny tisíce kubických metrů skály. Vylámaná prostora byla vybetonována a upevněna několika sty kotev, které vyloučily možnost nepředvídaného poškození dila a ohroženi lidských životů pohybem vrstev a zasypáním prostoru budoucí elektrárny. S kotvením, které projektant předepsal, neměli na stavbě Lipna dosud žádné zkušenosti a muselo se vyzkoušet několik způsobů jak dostat beton do konce úzkého dlouhého vrtu. Při zkoušce nebylo možno kotvy ze skály vytáhnout ani tahem 26 000 kg.

Vodní elektrárna Lipno, odpadní tunel, dláždění dna vyústění tunelu, v pozadí portál, rok 1956, historické foto  Vodní elektrárna Lipno, Lipno I - Elektrárna, výlom jádra strojovny, vpravo vybetonovaný portál odpadů, vzadu čelní stěna s poruchovou zónou, březen 1957, historické foto

V souvislosti s výstavbou lipenské hydroelektrárny bylo nutno na vhodném místě vybudovat menší přehradu zvanou Lipno II., v níž by se zachycovala voda vypouštěná z velké přehrady při provozu špičkové elektrárny. Vody zachycené v této vyrovnávaci nádrži nad Vyšším Brodem se pak mohou rovnoměrně pouštět do říčního koryta. Nádrž je 1,5 km dlouhá, asi 200 metrů široká a kolem 10 m hluboká. Výstavbu nádrže zdržely vyklizovací práce po povodni v létě 1955, kdy byla nádrž zaplavena 800 kubickými metry písku a bahna. Počátkem října byla dokončena betonáž gravitačního bloku nádrže a bylo do něho uloženo asi 25000 kubických metrů betonu. Potom bylo vltavské údolí přehrazeno zemní hrází s funkčním gravitačním blokem o výšce sypané hráze 11,5 m nad dnem údolí a na vyrovnávací nádrži Lipno II se začalo s montáží první lipenské turbíny - Kaplanovy. Nová elektrárna u vyrovnávací nádrže zahájila provoz na jaře 1957 a její roční výkon je 12 miliónů kWh.

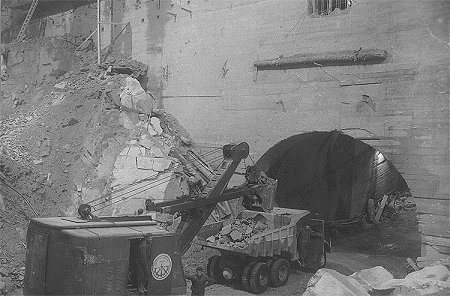

Vodní elektrárna Lipno, Lipno I - Elektrárna, plný výlom jádra strojovny, nakládání rubaniny a její odvoz auty odpadním tunelem, září 1957, historické foto

Rok 1958
Lipenská hráz byla na podzim roku 1957 prakticky hotova. Dodělávala se kamenná část a začaly se betonovat dva bloky. Očekávalo se, že se v jezeru budou moci zadržet již jarní vody v rocě 1958. Zemní hráz na Lipně je nad dnem údolí vysoká 28 m a 282 m dlouhá, zakončená funkčním gravitačním betonovým blokem. Obsahuje asi 270 000 kubických metrů různých druhů zemin, které byly všechny těženy přímo na stavbě. Ve špičkách bylo na úseku nasazeno osm bagrů, tři buldozery, dva válce, 50 rychlosklápěček Tatra a několik výkonných dumpcarů.

S napouštěním Lipenské přehrady se počítalo od 1. března 1958. Byla to jedna ze závěrečných prací na stavbě. Urychleně se bouraly objekty, které ještě stály v zátopovém území. Demontovaly se mosty. Pracovalo se ve větru, mrazu a vánici. Záměr naplňovat přehradu pozvolna se však nemohl uskutečnit pro náhlou silnou oblevu. Voda z tání sněhu ve spádové oblasti začala přehradu rychle naplňovat.

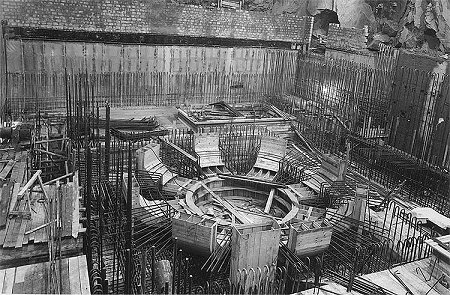

Vodní elektrárna Lipno, Lipno I - Elektrárna, výztuž podlahy pod generátorem, v pozadí tvárnicová přezdívka s izolací isokrytových desek, chráněných foliemi z PVC, červen 1958, historické foto

Dne 17. února dosáhla hladina kóty 715,15 m a zadrželo se 12 a půl miliónu kubických metrů vody. Hladina stále stoupala. Propusti gravitačního bloku byly otevřeny, aby vody ubývalo, a tím aby se hráz zatěžovala vodou postupně. Přestože se většina přípravných prací vykonala včas, přece jen velká voda stavbaře poněkud překvapila. Ve Frymburku již bylo přerušeno spojení mezi oběma břehy, protože nájezd na most z pravého břehu už byl pod vodou. Aby nedošlo k poškození mostu ledem, bylo nutno v noci z 16. na 17. únor ledy rozstřílet. A tak měli pracující na vodním díle Lipno 17. února 1958 poprvé možnost vidět, jak asi bude "šumavské moře" jednou vypadat. Dne 20. února vystoupila hladina na kótu 716.35 m. Voda se odpouštěla jen v nutném množství pro potřeby energetiky na dolním toku Vltavy. Když konečně všechny sněhy v povodí Lipna roztály, dosáhla voda v přehradě kóty 717,40 m. Obsah nádrže činil několik desítek miliónů kubických metrů. Do daleka rozlité vody mezi lesnatými úbočími kopců činily dojem, jako by zde jezero bylo od dávných dob. Podél břehů se objevilo mnoho míst vhodných ke koupání. A v té chvíli nastala na Lipně první sezóna. Lipno se začalo stávat rekreační oblastí.

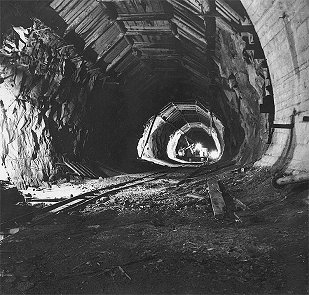

Vodní elektrárna Lipno, šikmý tunel, 15. pas obezdívky před betonáží horní části. Spodní část vybetonována a připravována k provedení izolace vnitřní obezdívky, nahoře pomocná klenba nad 15. pasem a část hlavní klenby nad strojovnou, říjen 1957, historické foto Vodní elektrárna Lipno, odpadní tunel, doprava bagru D 500 do podzemní strojovny, na stropě tunelu, historické foto

Počátkem srpna 1958 byl předán blok číslo 2 k montáži a začalo se s montáží první turbíny. Montéři národního podniku Elektrostroj z Brna přepravili 1. září šikmým nákladním výtahem do podzemí první část Francisovy turbíny. Těleso vážilo třicet tun. Dne 24. října uložili betonáří podzemní hydrocentrály poslední z 15 000 kubických metrů betonu do konstrukce stropu na bloku číslo jedna.

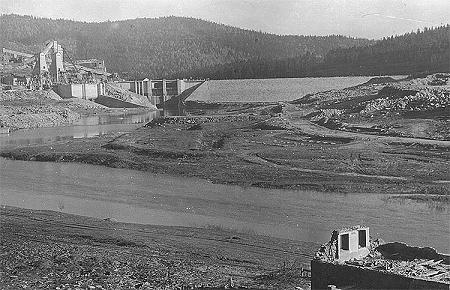

Vodní elektrárna Lipno, hráz před napuštěním, historické foto

Rok 1959
Konečně přišel první ze dvou dní, kterými se uzavíralo budování Lipna: dne 15. července 1959 v 17.55 hodin se uskutečnia první zkouška energetického systému. Lopatky první turbíny se poprvé roztočily a turbosoustrojí začalo dodávat do sítě první kilowatty elektrického proudu. Voda z Lipenského přehradního jezera protékala odpadním tunelem mimo své koryto. Zbývalo uvést do provozu ješté druhé soustrojí. Dne 7. prosince 1959 začalo dodávat proud stejně spolehlivě jako první turbína.
